Общие данные заказа | |
Тип | TOS 48VUC 48VDC0,1A |
Номер для заказа | 1126960000 |
Исполнение | TERMSERIES, твердотельные реле, 1 Нормально разомкнутый контакт (Биполярный транзистор), Номинальное напряжение: 48 В UC ± 10 % , Номинальное напряжение переключения: 0…48 В пост. тока, Ток: 100 мА, Винтовое соединение |
GTIN (EAN) | 4032248908493 |
Норма упаковки (VPE) | 10 Шт. |
Availability | Delivery date on request |
|
Размеры и массы | |
Ширина | 6,4 мм |
Ширина (в дюймах) | 0,252 inch |
Высота | 89,6 мм |
Высота (в дюймах) | 3,528 inch |
Глубина | 87,8 мм |
Глубина (дюймов) | 3,457 inch |
Масса нетто | 32,4 g |
|
Температуры | |
Влажность | Отн. влажность 5–95 %, Tu = 40 °C, без образования конденсата |
Рабочая температура, макс. | 60 °C |
Рабочая температура, мин. | -20 °C |
Температура хранения, макс. | 70 °C |
Температура хранения, мин. | -40 °C |
Рабочая температура | -20 °C...60 °C |
Температура хранения | -40 °C...70 °C |
|
Случай ошибки | |
MTTF | 1 670 Годы |
|
сторона управления | |
Номинальное напряжение | 48 В UC ± 10 % |
Номинальный ток | 8 mA AC (±20 %), 7 мА пост. тока (±20 %) |
Мощность удержания | 290 mVA / 192 mW |
Напряжение срабатывания / отпускания |
36 V / 19 V AC 36 V / 19 V DC |
Индикация состояния | Зеленый светодиод |
Схема защиты | Выпрям. тока |
Напряжение катушки запасного реле отличается от номинального управляющего напряжения | Да |
Напряжение катушки запасного реле | 24 В DC |
|
Сторона нагрузки | |
Номинальное напряжение переключения | 0…48 В пост. тока |
Ток | 100 мА |
Номинальный ток переключения | 100 мА |
Задержка включения | < 55 мкс |
Задержка выключения | < 4 мс |
Падение напряжения при макс. нагрузке | ? 1 В |
Ток утечки | < 10 мкА |
мин. коммутационный ток | 500 µA |
Защита от короткого замыкания | Нет |
Защитная цепь | Безынерционный диод |
макс. частота переключения (переменное управляющее напряжение) | 3 Hz |
макс. частота переключения (постоянное управляющее напряжение) | 100 Hz |
|
Данные о контактах | |

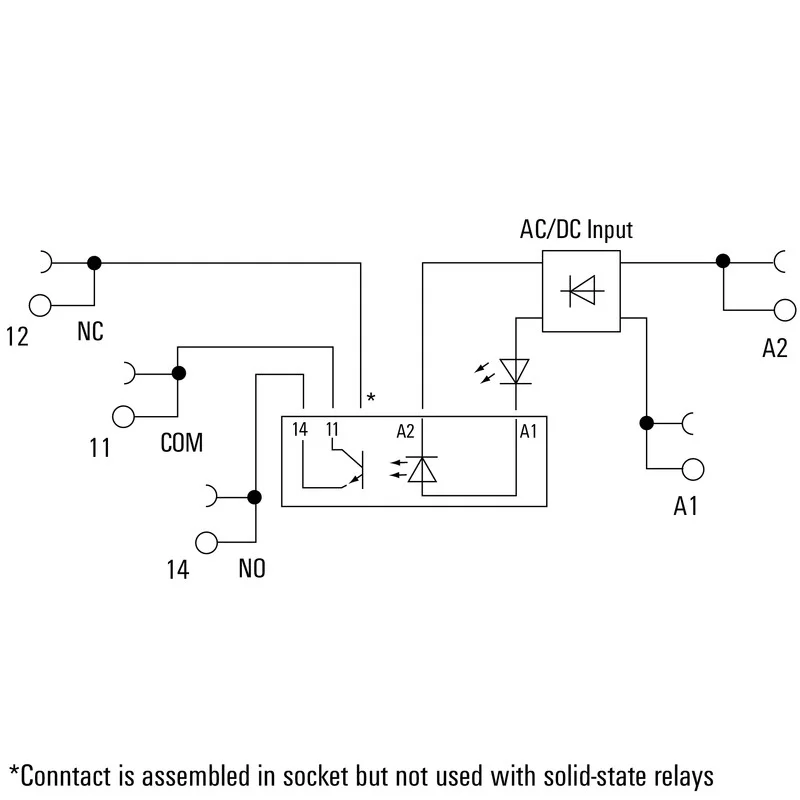

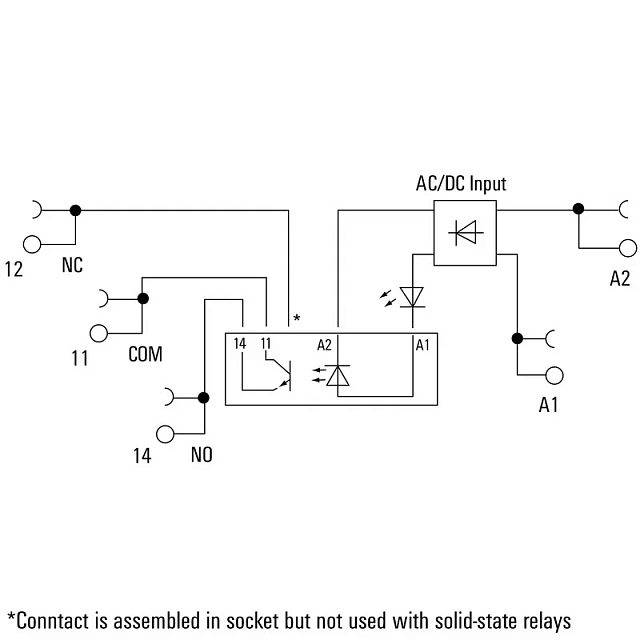

Тип контакта | 1 Нормально разомкнутый контакт (Биполярный транзистор) |
|
Общие данные | |
Монтажная рейка | TS 35 |
Класс пожаростойкости UL 94 | V-0 |
|
Координация изоляции | |
Номинальное напряжение | 300 V |
Степень загрязнения | 2 |
Категория перенапряжения | III |
Геометрический зазор (вход-выход) | ? 5,5 мм |
Электрическая прочность вход-выход | 2,5 кВэфф. |
Электрическая прочность относительно монтажной рейки | 4 кВэфф / 1 мин. |
Импульсное перенапряжение, до | 6 кВ (1,2/50 мкс) |
Вид защиты | IP20 |
|
Дополнительные сведения о сертификатах/стандартах | |
Нормы | DIN EN 50178 |
Сертификат № (cULus) | E141197 |
