Шкаф защиты обходного выключателя 35-500 кВ.

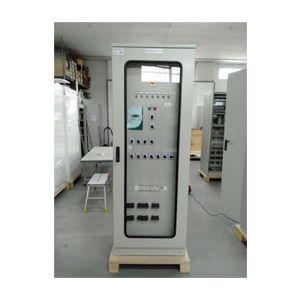

Шкаф защиты обходного выключателя 35-500 кВ

Назначение:
Предназначен для выполнения функций защиты и автоматики обходного выключателя 35-500 кВ и для установки в общеподстанционных пунктах управления (ОПУ) или в комплектных распределительных устройствах наружной установки.
Шкафы комплектуются блоками релейной защиты, устройствами центральной, надежным коммутационным и защитным оборудованием, светосигнальными элементами.Деление шкафов на комплекты и зоны обслуживания обеспечивает удобство монтажа и эксплуатации.
Схемные и конструктивные решения позволяют выполнить полный комплекс РЗА ПС 35-500 кВ даже в условиях ограниченного пространства и в сложной электромагнитной обстановке.
Для установки оборудования в КРУНы или при стесненных условиях размещения в ОПУ предусмотрены специальные малогабаритные исполнения шкафов.

Функции:

• Доступны от 150 до 4000 ампер.

• Обеспечивает изоляцию обходного выключателя без прерывания нагрузки.

• Переключатель обходного выключателя и переключатель включения имеют одинаковые электрические характеристики.

• Сверхмощные механические блокировки предотвращают непреднамеренное срабатывание.

• Контакты обходного выключателя пропускают ток только в режиме обходного выключателя.

• Шесть ступеней дистанционной защиты от междуфазных замыканий и замыканий на землю с логикой автоматического ускорения при включении выключателя и оперативного ускорения.

• Шесть ступеней токовой направленной защиты нулевой последовательности с логикой АУ при включении выключателя и оперативного ускорения.

• Логика работы ДЗ и ТНЗНП с использованием каналов связи (посыл блокирующего или разрешающего ВЧ-сигнала).

• Логика ускорения ТНЗНП при переходе междуфазного замыкания в замыкание на землю.

• Токовая отсечка.

• Две ступени максимальной токовой защиты.

• Автоматика разгрузки при перегрузке по току.

• Защита от обрыва фаз и несимметрии.

• Устройство резервирования при отказе выключателя.

Автоматика управления выключателем (АУВ) включает в себя следующие функции:

• Функция двукратного трехфазного автоматического повторного включения (ТАПВ).

• Автоматика управления выключателем.

• Блокировка от многократных включений выключателя.

• Блокировка включения и отключения выключателя.

• Диагностика выключателя.

• Контроль исправности цепей включения и отключения выключателя.

• Защита электромагнитов включения и отключения выключателя от длительного протекания тока.

• Контроль времени отключения и включения выключателя.

• Контроль уровня напряжения питания цепей ЭМУ.

• Защита от непереключения фаз и неполнофазного режима.

• Контроль давления в трансформаторе тока.

• Контроль давления в баке выключателя.

• Контроль ресурса выключателя.

Технические характеристики:

Параметр	Нормируемое значение
Номинальное напряжение переменного тока, Uном	100 В
Номинальная частота переменного тока, fном	50 Гц
Исполнение по номинальному току, Iном	1 или 5 А (определяется заказной спецификацией)
Напряжение питания оперативного постоянного тока, Uпит	110 или 220 В (определяется заказной спецификацией)
Климатическое исполнение и категория размещения	УХЛ4
