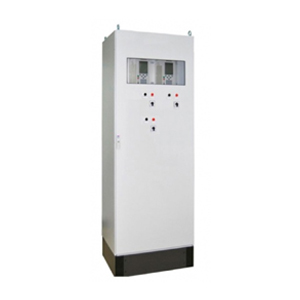

Шкаф защиты генератора ШЗГ

Шкаф защиты генератора ШЗГ

Функции защиты и автоматики выполняют микропроцессорные терминалы РЗА, имеющие свободно-конфигурируемую логику для адаптации под требования Заказчика.

В зависимости от задачи, в шкафах защиты генератора, возможно, реализовать следующие функции:

• продольную дифференциальную токовую защиту генератора (ДЗГ);

• односистемную поперечную токовую дифференциальную защиту (ПДЗ);

• максимальную токовую защиту с пуском по напряжению (МТЗН);

• дистанционную защиту с функцией блокировки при качаниях (ДЗ с БК);

• защиту от замыкания на землю обмотки статора генератора блока (ЗЗГ);

• защиту ротора от замыканий на землю в двух точках (ЗРЗ2);

• защиту статора от перегрузки (ЗСП);

• защиту от несимметричной перегрузки, токовую защиту обратной последовательности (ЗНП);

• защиту ротора от перегрузки током возбуждения (ЗРП);

• резервную защиту ротора от перегрузки током возбуждения (РЗРП);

• защиту от повышения напряжения (ЗПН);

• защиту от снижения напряжения (ЗСН);

• защиту от перевозбуждения (ЗПрВ);

• защиту обратной активной мощности (ЗОАМ);

• защиту от потери возбуждения (ЗПВ);

• защиту от асинхронного режима без потери возбуждения (ЗАХ);

• защиту от изменения (повышения, снижения) частоты (ЗИЧ);

• защиту от непреднамеренного включения генератора (ЗНВГ);

• устройство резервирования отказа выключателя генератора (УРОВ);

• блокировку при неисправностях в цепях напряжения (БНН);

• функцию контроля синхронизма (КС);

• максимальную токовую защиту и токовую отсечку выпрямительного трансформатора (МТЗВТ).
