Общие данные заказа | |

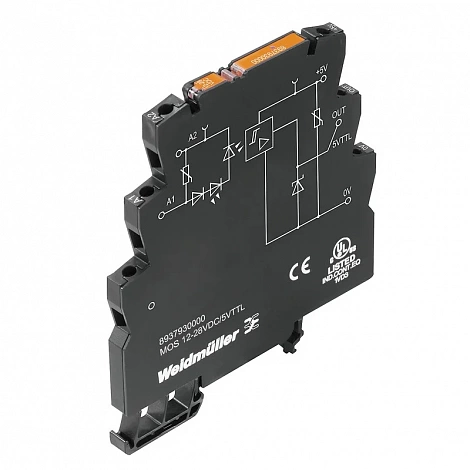

Тип | MOS 12-28VDC/5VTTL |
Номер для заказа | 8937930000 |
Исполнение | MICROOPTO, твердотельные реле, 1 Нормально разомкнутый контакт (TTL), Номинальное напряжение: 12 В (DC)... 28 В (DC) , Номинальное напряжение переключения: 5 В TTL, Ток: 50 мА, Винтовое соединение |
GTIN (EAN) | 4032248716166 |
Норма упаковки (VPE) | 1 Шт. |
Availability | Stock article |
|
Размеры и массы | |
Ширина | 6,1 мм |
Ширина (в дюймах) | 0,24 inch |
Высота | 88,1 мм |
Высота (в дюймах) | 3,468 inch |
Глубина | 97,8 мм |
Глубина (дюймов) | 3,85 inch |
Масса нетто | 34 g |
|
Температуры | |
Влажность | Отн. влажность 5–93 %, Tu = 40 °C, без образования конденсата |
Рабочая температура, макс. | 60 °C |
Рабочая температура, мин. | -25 °C |
Температура хранения, макс. | 60 °C |
Температура хранения, мин. | -40 °C |
Рабочая температура | -25 °C...60 °C |
Температура хранения | -40 °C...60 °C |
|
Случай ошибки | |
MTTF | 2 047 годы |
|
сторона управления | |
Номинальное напряжение | 12 В (DC)... 28 В (DC) |
Мощность удержания | 150 мВт |
Напряжение срабатывания / отпускания | 10.7 V / 10.6 V DC |
Индикация состояния | Зеленый светодиод |
Схема защиты | Варистор, Защита от переполюсовки |
|
Сторона нагрузки | |
Номинальное напряжение переключения | 5 В TTL |
Ток | 50 мА |
Номинальный ток переключения | 50 мА |
Категория нагрузки | LC A |
Задержка включения | тип. < 1 мкс |
Задержка выключения | тип. < 4 мкс |
Падение напряжения при макс. нагрузке | 90 mV |
Ток утечки | < 1 мкА |
Защита от короткого замыкания | Нет |
Защитная цепь | Варистор |
макс. частота переключения (постоянное управляющее напряжение) | 100 kHz |
Номинальное вспомогательное напряжение | 5 V DC ± 10 % / max. 50 mA |
|
Данные о контактах | |
Тип контакта | 1 Нормально разомкнутый контакт (TTL) |
|
Общие данные | |
Монтажная рейка | TS 35 |
Класс пожаростойкости UL 94 | V-0 |
|
Координация изоляции | |
Номинальное напряжение | 300 V |
Степень загрязнения | 2 |
Категория перенапряжения | III |
Геометрический зазор (вход-выход) | > 3 мм |
Электрическая прочность вход-выход | 3 KVeff / 1 Min. |
Электрическая прочность относительно монтажной рейки | 4 кВэфф / 1 мин. |
Импульсное перенапряжение, до | 4 кВ (1,2/50 мкс) |
Вид защиты | IP20 |
|
Дополнительные сведения о сертификатах/стандартах | |
Нормы | DIN EN 50178, GL 2003, абзац Vl 9, IEC 62314, UL 508 |
Сертификат № (GERMLLOYD) | 54853-08 |
Сертификат № (cULus) | E141197 |
