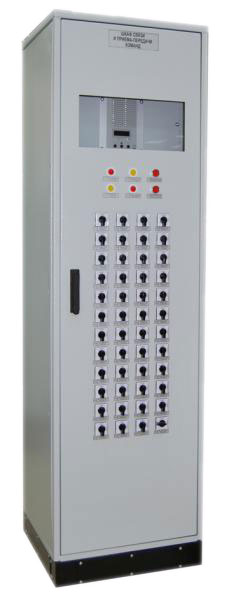

Шкаф связи (PowerLink)

Применение:

Шкаф ВЧ связи и передачи команд РЗ и ПА на базе аппаратуры PowerLink позволяет организовать каналы передачи голоса, данных, телемеханики, сигналов защит по высоковольтным воздушным линиям и кабелям уровней  напряжения  6,3­500  кВ  с  высокими  уровнями  помех.  Передача  сигналов  может  осуществляться  в режимах  частотного  и  временного  разделения  каналов.  Возможна  работа  на  сближенных  и  разнесенных частотах  передачи  и  приема.  Канал  высокочастотной  (ВЧ)  связи  обеспечивается  установкой  двух  шкафов (полукомплектов) на противоположных концах ВЛ.

Состав:

 В зависимости от конкретных требований состав оборудования может изменяться. В состав шкафа типового исполнения  входит  аппаратура  ВЧ  связи  Siemens  PowerLink,  блок  индикации  и  сигнализации,  цепи управления  приема­передачи  команд  РЗ  и  ПА,  сигнализации  и  электропитания.  PowerLink  состоит  из  двух частей:  секции  усилителя  PLPA  и  секции  несущей  частоты  CFS.  Секция  PLPA  имеет  единый  размер  для исполнений  50,  100  Вт  и  включает  в  себя  модули  усилителей,  линейные  фильтры,  модуль  приемника, линейный  трансформатор,  блоки  питания.  В  секцию  CFS  входят  следующие  основные  модули:  тональной частоты VFX, сигнализации ALRS, центрального процессора CSP, процессора обработки сигналов команд РЗ и ПА PU3f .

Принцип действия:

 PowerLink  может  работать  в  цифровом  и  аналоговом  режимах.  В  аналоговом  режиме  применяется амплитудная  модуляция  с  подавлением  несущей  частоты  (SSB),  а  в  цифровом  режиме  –  ортогональное частотное  мультиплексирование  (OFDM)  по  100  несущим  частотам  в  полосе  8  кГц.  С  помощью  PowerLink возможна  организация  трех  независимых  систем  для  передачи  команд  защит.  Для  этого  в  PowerLink встраивается  система  iSWT3000,  состоящая  из  процессора  PU3f  и  различных  конфигурационных  модулей. Процессор обработки команд РЗ и ПА  PU3f работает независимо от CSP. Для передачи 24 команд РЗ и ПА возможности iSWT3000 расширяются функцией МСМ. В этом режиме команды передаются последовательно с приоритетом. Время передачи команды в режиме с переключением посредством функции MCM составляет 15 мс, а время занятия канала одной командой – 50 мс. Установив второй iSWT3000 с модулями IFC­D, IFC­P для передачи команд РЗ, можно устанавливать 6 различных режимов. Маршрутизатор  StationLink  позволяет  организовать  транзит  цифрового  канала  речи  непосредственно  без декомпрессии, что значительно уменьшает время задержки. С  функцией  удаленного  обслуживания  RM  данные  о  состоянии  оборудования  могут  быть  запрошены  с помощью  ПК  по  одному  или  нескольким  каналам  внутри  одной  сети.  SNMP  сервер  предоставляет  запрос системных  параметров  и  ограниченного  управления  (команд)  PowerLink  от  центрального  NMS  (система управления сетью) через TCP/IP с поддержкой удаленного обслуживания посредством ПО PowerSys.

Основные технические характеристики:

Диапазон рабочих частот – 24­1000 кГц.

 Рабочая полоса частот: 4, 8, 12, 16, 24, 32 (в каждом направлении).

Выходная мощность: усилитель 50 Вт, +47 дБм (диапазон настройки 20­50 Вт); усилитель 100 Вт, +50 дБм (диапазон настройки 40­100 Вт).

Минимальный уровень приема сигнала: ­32 дБм.

Избирательность  приемника  –  на  расстоянии  1хВN  от  границ  полосы  ≥  65  дБ  (BN = номинальная  ширина полосы канала передачи).

Автоматическая регулировка усиления ­ (АРУ) диапазон 40 дБ (только для режима связи).

Количество команд РЗ и ПА:

• до 24 команд в полосе 4 кГц;

 • до 28 команд в полосе 8 кГц.

Время передачи команд в специализированном режиме ≤ 10 мс; в многоцелевом режиме с переключением ­ ≤ 15 мс.

Передача данных:

 • низкоскоростная «прозрачная» передача (iFSK).

Скорость передачи: 50, 100, 200, 600, 1200, 2400 бод, до 4 портов (интерфейс RS232).

• высокоскоростная асинхронная передача (iMUX).

Номинальная скорость: 1.2, 2.4, 4.8, 9.6, 19.2 кбит/с, до 8 портов (RS232).

• передача данных и голоса (vMUX).

Имеет сжатие речи ­ G723.1, G.729 со скоростью передачи: 5.3, 6.3, 8 кбит/с.

Номинальная скорость асинхронной передачи: 1.2, 2.4, 4.8, 9.6, 19.2, 38.4, 57.6, 115.2 кбит/с, до 8 портов (RS232).

Номинальная скорость синхронной передачи: 9.6 ­ 64, 80, 96, 128, 144, 160, 192, 224, 256, 320 кбит/с, до 2 портов (X.21), до 3 портов (Ethernet).

 • синхронная передача (DP).

Номинальная скорость: 9.6 ­ 64, 80, 96, 128, 144, 160, 192, 224, 256, 320 кбит/ с, 1 порт (X.21), 1 порт (G.703), до 3 портов (Ethernet).

• отличительные особенности: ­

адаптивная настройка скорости передачи данных; ­

минимальное время задержки передачи данных 50 мс; ­

интегрированный маршрутизатор StationLink .

До 3 голосовых каналов в полосе 8 кГц в аналоговом режиме и до 5 в полосе 8 кГц в цифровом режиме при использовании внутреннего vMUX.

Интерфейсы тональной частоты (VF):

 • интерфейс телефонного канала FXS, FXO, 2/4 проводка E&M;

• канал тональной частоты передачи данных 4­проводной;

• канал тональной частоты для передачи сигналов релейной защиты 4­проводной.

До 2­х интегрированных систем передачи сигналов защит SWT 3000.

Номинальное напряжение дискретного входа – 220В.

Порог срабатывания – 70% от номинального напряжения входа.

Питание: 38­72 В постоянного тока, 93­264 В переменного тока (88­264 В постоянного тока).
