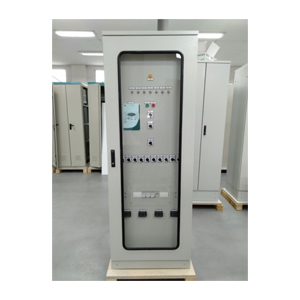

Шкаф защиты и автоматики вводного и секционного выключателей 35 кВ.

Шкаф защиты и автоматики вводного и секционного выключателей 35 кВ.

Назначение:
Шкафы релейной защиты и автоматики предназначены для установки в общеподстанционных пунктах управления (ОПУ) или в комплектных распределительных устройствах наружной установки (КРУН). Шкафы комплектуются блоками релейной защиты, надежным коммутационным и защитным оборудованием, светосигнальными элементами. Деление шкафов на комплекты и зоны обслуживания обеспечивает удобство монтажа и эксплуатации. Схемные и конструктивные решения позволяют выполнить полный комплекс РЗА ПС 35 кВ. даже в условиях ограниченного пространства и в сложной электромагнитной обстановке.
Для установки оборудования в КРУНы или при стесненных условиях размещения в ОПУ предусмотрены специальные малогабаритные исполнения шкафов.
Предназначен для выполнения функций релейной защиты и автоматики вводного и секционного выключателей, а также организации АВР на электрических подстанциях 6-35 кВ.

Функции защиты секционного выключателя:

• Устройство контроля цепей напряжения (КЦН)-  предназначено для блокировки функций защиты и автоматизации, которые могут ложно срабатывать в случае неисправности (обрыв, короткое замыкание, отключение автоматов или перегорание вставок предохранителей) во вторичных цепях измерения напряжения, а также для сигнализации об обнаружении этой неисправности.

• Устройство блокировки защит при качаниях в энергосистеме - предназначен для предотвращения ложных срабатываний дистанционной защиты при колебаниях в энергосистеме с двусторонним питанием.

• Дистанционная защита (ДЗ) -  предназначен для защиты от межфазных коротких замыканий. Защита выполнена в трехрелейном исполнении с контролем сопротивлений цепей AB, BC, CA, с независимыми временными экспозициями. Защита не срабатывает ложно при колебаниях в системе электроснабжения и при неисправности в цепях вторичного напряжения. Реализованы реле сопротивления (РС) с круговыми, четырехугольными и треугольными характеристиками срабатывания, с возможностью блокировки РС ("выреза") в зоне нагрузки. Третья, четвертая и пятая ступени ДМФ могут быть направлены на шины.

• Дистанционная защита от замыканий на землю (ДЗЗ) -  предназначена для защиты от короткого замыкания на землю. Защита выполнена в трехрелейном исполнении с контролем сопротивлений цепей А0, В0, С0, с независимыми временными экспозициями. Защита не срабатывает ложно при колебании в системе питания и при неисправности в цепях вторичного напряжения. Реализованы реле сопротивления (РС) с круговыми, четырехугольными и треугольными характеристиками срабатывания, с возможностью блокировки РС ("выреза") в зоне нагрузки.

• Максимальная токовая защита (МТЗ) - обеспечивает защиту от межфазных коротких замыканий. Первая и вторая ступени МТЗ могут быть переведены в режим резервного копирования удаленной защиты. В этом случае шаги вводятся в эксплуатацию автоматически только при обнаружении неисправности в цепях напряжения.

• Токовая защита нулевой последовательности (ТЗНП) -  предназначен для защиты от однофазных коротких замыканий. Любая из ступеней может быть выполнена направленной с запуском от блокирующего (BRNM) или разрешающего реле направления мощности (RRNM). При обнаружении неисправности в цепях измерения напряжения все направленные каскады ТЗНП переключаются в ненаправленный режим.

Принцип действия:

• МТЗ содержит три направленные ступени с пуском по напряжению с независимой времятоковой характеристикой – для I и II ступеней; как зависимой, так и независимой – для III ступени.
• ЗНР содержит компаратор токов прямой и обратной последовательностей.
• ЛЗШ содержит систему аварийного отключения секционного выключателя при отсутствии аварийного отключения линейного выключателя.
• УРОВ содержит систему резервирования отказа выключателя при аварийном отключении, действующую на отключение смежных питающих присоединений.
• АВР реализует автоматическое включение секционного выключателя.
• АУВ обеспечивает автоматическое и ручное управление с контролем положения выключателя, действующее на отключение и включение с учетом различных блокировок.
• Предусмотрено отключение и включение (при наличии второй защиты присоединения) выключателя от защит, АСУ ТП (ТМ), ключа управления даже при отсутствии питания терминала или при неисправности терминала.
• Управление составом защит шкафа и режимом управления выключателем осуществляется оперативными переключателями на плите терминала и двери шкафа.

К основным устройствам автоматики относят:

 – автоматическое повторное включение (АПВ). Практика эксплуатации энергосистем показала, что значительное число КЗ имеет неустойчивый проходящий характер. При снятии напряжения с поврежденной установки электрическая прочность изоляции в местах повреждения быстро восстанавливается, и установка вновь включается устройством АПВ в работу без осмотра и ремонта;
 – автоматическое включение резервного питания, или автоматический ввод резерва (АВР). Автоматический ввод резерва подключает резервный источник питания (трансформатор, линию) при исчезновении питания от рабочего источника. Существуют также следующие виды технологической автоматики:
– автоматическое регулирование возбуждения генераторов и синхронных двигателей (СД) (АРВ);
– автоматическое регулирование положения переключателя регулятора под нагрузкой (РПН) силового трансформатора;
– автоматика охлаждения силовых трансформаторов;
– определение места повреждения на линии электропередачи (ОМП).

К противоаварийной режимной автоматике относят автоматическую частотную разгрузку (АЧР) и автоматическое включение потребителей, отключенных действием АЧР, после восстановления частоты (ЧАПВ). Автоматическое регулирование возбуждения генераторов и синхронных двигателей. Эта автоматика управляет величиной тока возбуждения и воздействует на систему возбуждения генератора или синхронного двигателя. Измерительные органы АРВ контролируют напряжение и ток генератора и поддерживают напряжение на выводах генератора согласно принятому закону регулирования. Автоматическое регулирование напряжения силового трансформатора (АРНТ) устанавливается на трансформаторах, оснащенных устройствами регулирования напряжения под нагрузкой (РПН). Автоматика регулирует уровень напряжения на шинах низшего напряжения (НН) или среднего напряжения (СН) трансформатора путем переключения количества витков на стороне высшего напряжения (ВН) трансформатора.

Технические характеристики:

Масса, кг	до 250
Потребляемая мощность, Вт	до 120
Типовой цвет	RAL 7035, 7032
Наработка на отказ, ч (с БМРЗ)	125000
Средняя продолжительность технического обслуживания, не более, ч	2
Температура рабочая, °С	от — 25 до +55
Температура транспортировки, °С	от — 45 до +60
Относительная влажность воздуха	до 98%
Сейсмостойкость, балл по MSK-64	9
Степень защиты, не ниже	IP42
Категория размещения	3
Атмосфера	II  (промышленная)
Условия хранения	1(Л)
СМК предприятия	ISO9001
Гарантийный срок эксплуатации, лет	5
Средний срок службы, лет	30
