| Общие данные заказа | |

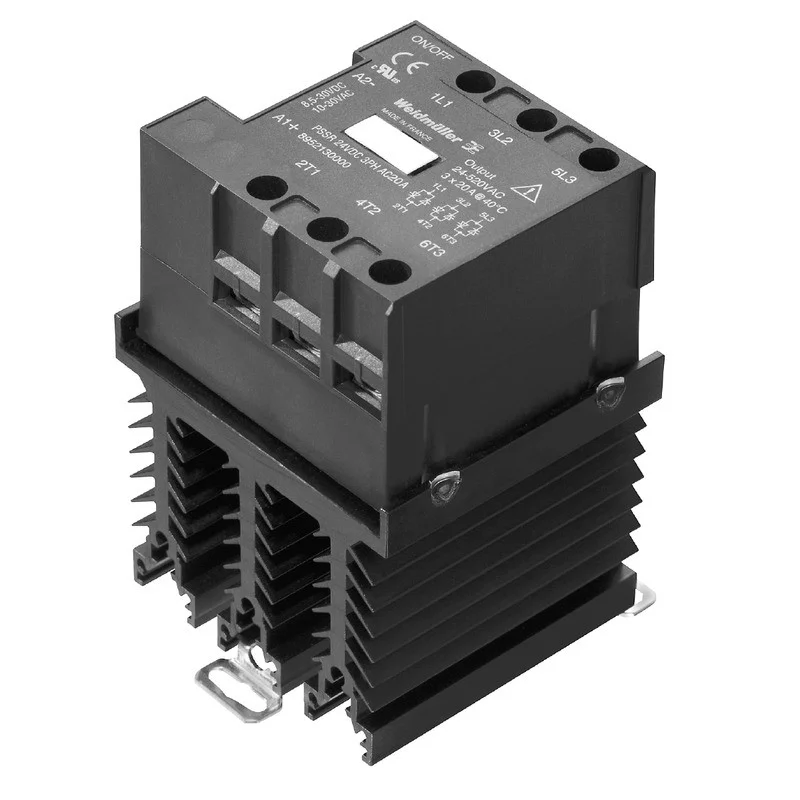

| Тип | PSSR 24VDC/3PH AC 20A |
| Номер для заказа | 8952130000 |
| Исполнение | Power Solid-State Relais, Полупроводниковый контактор, 3 Нормально разомкнутый контакт (Симистор (нулевой перекрестный переключатель)), Номинальное напряжение: 8...30 В DC / 10...30 В AC , Номинальное напряжение переключения: 24…520 В AC, Ток: 20 A @ 55 °C, 12 A (AC 53), Винтовое соединение |
| GTIN (EAN) | 4032248743254 |
| Норма упаковки (VPE) | 1 Шт. |
| Availability | Delivery date on request |
|
|
| Размеры и массы | |
| Ширина | 89,6 мм |
| Ширина (в дюймах) | 3,528 inch |
| Высота | 98 мм |
| Высота (в дюймах) | 3,858 inch |
| Глубина | 126,2 мм |
| Глубина (дюймов) | 4,968 inch |
| Масса нетто | 953 g |
|
|
| Температуры | |
| Влажность | 40...85 % (в помещении), без образования конденсата |
| Рабочая температура, макс. | 80 °C |
| Рабочая температура, мин. | -40 °C |
| Температура хранения, макс. | 100 °C |
| Температура хранения, мин. | -40 °C |
| Рабочая температура | -40 °C...80 °C |
| Температура хранения | -40 °C...100 °C |
|
|
| Случай ошибки | |
| MTTF | 228 годы |
|
|
| сторона управления | |
| Номинальное напряжение | 8...30 В DC / 10...30 В AC |
| Номинальный ток | 15 мА при 8,5 В пост. тока, 18 мА при 10 В пост./перем. тока, 50 мА при 24 В пост./перем. тока, 65 мА при 30 В пост./перем. тока |
| Мощность удержания | 0,1...2 Вт |
| Напряжение срабатывания / отпускания |
10 V / 4 V AC 8 V / 4 V DC |
| Индикация состояния | Зеленый светодиод |
| Схема защиты | Компонент RC, Варистор |
|
|
| Сторона нагрузки | |
| Номинальное напряжение переключения | 24…520 В AC |
| Ток | 20 A @ 55 °C, 12 A (AC 53) |
| Номинальный ток переключения | 20 A при 55 °C |
| Категория нагрузки | AC 53: 3 x 12 A |
| Пусковой ток | 550 A |
| Импульсная нагрузка, макс. ток | 300 А (10 мс), нерегулярно |
| Интеграл предела нагрузки (I?t) < 10 мс | 1 500 A?s |
| Задержка включения | 30 мс |
| Задержка выключения | 30 мс |
| Падение напряжения при макс. нагрузке | 1,4 В |
| Ток утечки | < 1 мА |
| мин. коммутационный ток | 5 mA |
| Защита от короткого замыкания | Нет |
| Защитная цепь | Варистор, Компонент RC |
| Диапазон частот выходного напряжения | 50 / 60 Hz |
| макс. частота переключения (переменное управляющее напряжение) | 10 Hz |
| макс. частота переключения (постоянное управляющее напряжение) | 10 Hz |
|
|
| Данные о контактах | |
| Тип контакта | 3 Нормально разомкнутый контакт (Симистор (нулевой перекрестный переключатель)) |
|
|
| Общие данные | |
| Исполнение | Трехфазный с радиатором |
| Монтажная рейка | TS 35 |
|
|
| Координация изоляции | |
| Степень загрязнения | 2 |
| Категория перенапряжения | III |
| Геометрический зазор (вход-выход) | ? 6,4 мм |
| Электрическая прочность вход-выход | 4 кВэфф. |
| Диэлектрическая прочность, сторона нагрузки – корпус | 3,3 кВдейств. |
| Импульсное перенапряжение, до | 4 кВ (1,2/50 мкс) |
| Вид защиты | IP20 |
|
|
| Дополнительные сведения о сертификатах/стандартах | |
| Нормы | DIN EN 60950, IEC 60947-4-3 |
| Сертификат № (cURus) | E223474 |
|
|
