Назначение:
ЩСН предназначены для ввода и распределения электроэнергии 0,4 кВ 50 Гц для питания потребителей собственных нужд энергообъектов (электрические подстанции 35 - 750 кВ, электростанции, промышленные предприятия и другие). ЩСН 0,4 кВ разрабатываются и изготавливаются в соответствии с современными требованиями по однолинейным схемам Заказчика, с учетом требований по безопасности обслуживания. ЩСН обеспечивают надежное питание потребителей собственных нужд переменного тока напряжением 0,4 кВ, осуществляют селективную защиту вводов и отходящих фидеров, обеспечивают автоматическое переключение питания (АВР) потребителей по схеме явного или неявного резервирования.
Конструктивные особенности:

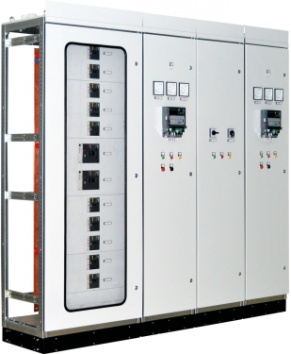

Конструкция щита ЩСН выполняется в виде сборных шкафов из оцинкованной стали или шкафов сварной конструкции. По заказу ЩСН выполняются в сейсмостойком исполнении до 9 баллов по MSK-64.
ЩСН изготавливаются в виде щитов ячеечного типа с выкатными, втычными или стационарными автоматическими выключателями как отечественного, так и импортного производства.
ЩСН может подключаться к одному или двум трансформаторам (возможны другие варианты) мощностью от 63 кВА до 2500 кВА. Возможно размещение щита в один или два ряда. При двухрядном исполнении щиты дополнительно могут доукомплектовываться шинным мостом. По способам подвода шин или кабелей реализуются все варианты
Обслуживание шкафов: одно- или двухстороннее.
Цепи вторичной коммутации проложены в кабельных коробах.
Щит ЩСН состоит из:
· Шкафов ввода;
· Шкафов секционирования;
· Шкафов отходящих линий;
· Шкафов управления и автоматики.
Щиты собственных нужд обеспечивают:
· Приём электроэнергии переменного тока;
· Распределение электроэнергии между потребителями;
· Защита автоматическими выключателями потребителей и отходящих линий от токов короткого замыкания и перегрузки;
· Автоматическое включение АВР при пропадании напряжения на одном из вводов.
Оборудование вспомогательных цепей:
Вспомогательные устройства ЩСН запитываются от цепей оперативного питания. В зависимости от требований к ЩСН, которые определяются проектной организацией и указываются при заказе, питание может осуществляться от:
· цепей 220 В постоянного тока от щита постоянного тока (ЩПТ);
· цепей 220 В 50 Гц переменного тока - формируется от секций ЩСН либо от внешнего источника бесперебойного питания.
Для обеспечения функций автоматики и контроля в ЩСН применяются следующие устройства:
· автоматические выключатели цепей управления;
· реле контроля напряжения;
· реле времени;
· промежуточные реле;
· трансформаторы тока.
Для визуального контроля параметров сети, индикации и управления на дверях ЩСН размещаются:
· амперметры;
· вольтметры;
· переключатели;
· лампы индикации;
· кнопки управления.
Управление вводными и секционными выключателями может осуществляться в одном из 3-х режимов:
· автоматический, когда управление обеспечивается логикой АВР;
· ручной - органами местного ручного управления;
· дистанционный - командами из АСУ ТП (телеуправление).
Отличительные особенности ЩСН:
· Максимальная заводская готовность изделия.
· Возможность установки различного по типу и составу оборудования в соответствии с требованиями Заказчика.
· Удобство монтажа и эксплуатации.
· Возможность подключения как снизу, так и сверху.
Условия эксплуатации ЩСН:
· Шкафы ЩСН предназначены для работы внутри помещений при следующих условиях.
Технические характеристики шкафа собственных нужд ШСН:
Номинальное напряжение питающей сети, В |
~380В, 220В |
Номинальный ток сборных шин, А |
до 1600 |
Допустимый ток термической стойкости сборных шин в течение 1 сек., кА |
До 40 |
Допустимый ток электродинамической стойкости сборных шин, кА |
до 120 |
Напряжения оперативного тока цепей управления, В |
=220, ~220, =24 |
Габаритные размеры шкафов (ВхШхГ), мм |
2200х600(800)х600(800) |
Тип системы заземления по ГОСТ50571.2 |
TN-C, TN-S,TN-C-S, TT, IT |
Степень защиты оболочки по ГОСТ 14254-96 |
до IP54 |
Форма секционирования по ГОСТ 51321.1 |
до 4b |
Климатическое исполнение по ГОСТ 15150-69 |
УХЛ 4 |
