Система состоит из одного шкафа, в котором размещены 3, 4 или более устройств РЗА в зависимости от конфигурации защищаемой системы шин.
Шкафы предназначены для использования в качестве системы дифференциальной защиты шин 6-35 кВ.
Типичное время срабатывания составляет от 20 до 25 мс. Надежность достигается путем использования быстродействующего и проверенного алгоритма выявления насыщения трансформаторов тока (ТТ), дифференциального принципа.
Одна секционированная система шин с обходной
Две не секционированные системы шин с обходной
Две секционированные системы шин с обходной

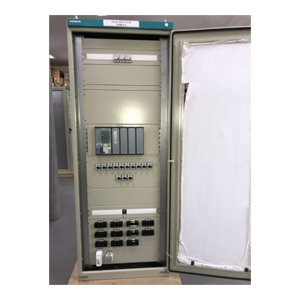

Конструкция представляет собой металлический шкаф напольного исполнения с внутренней поворотной рамой.
Шкаф содержит центральный цифровой терминал обработки данных, а также терминалы присоединений, количество которых зависит от схемы ОРУ, с возможностью независимого обслуживания.дифференциальная защита шин;
контроль исправности токовых цепей;
орган минимального напряжения (U <);
орган максимального напряжения обратной последовательности (U2 >).
Диапазон рабочих температур, - 40…+55 °С
Средний срок службы -25 лет
Средняя наработка на отказ -125 000 ч
Сопротивление изоляции независимых цепей устройства не менее 100 МОм
Шкафы выполнены с использованием микропроцессорных устройств защиты, автоматики и управления линий (терминалов) и, в зависимости от типа исполнения, могут состоять из одного или двух комплектов. Комплекты имеют возможность независимого обслуживания.
